MAKARALI ZİNCİRLER

Makaralı zincir, dişli bir tekerleği (dişli) bir eksantrik miline, krank miline veya başka bir dönen makine parçasına bağlayan bir zincirli tahrik türüdür. Makaralı zincirler en yaygın olarak makaralı zincirli konveyör endüstrisi, tel ve boru çekme makineleri, baskı presleri, arabalar, motosikletler ve bisikletler dahil olmak üzere makine uygulamalarında kullanılır.

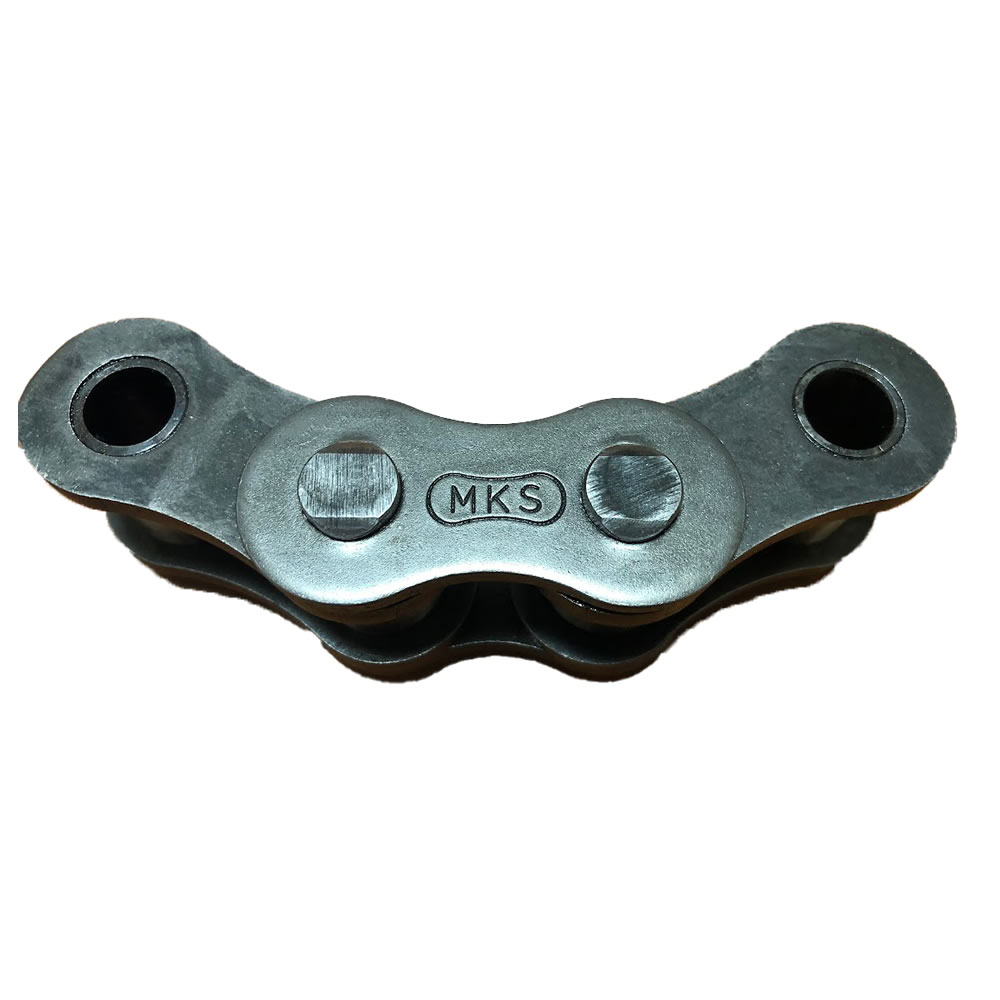

Makaralı zincirler, makaralarla birbirine bağlanan baklalardan oluşur. Bir makaralı zincir, yan baklalarla bir arada tutulan bir dizi kısa silindirik makara olarak düşünülebilir. Makaralı zincir, zincir dişlisi adı verilen dıştan dişli bir tekerlek tarafından tahrik edilir. Makaralı zincirler, aktarma zincirlerine çeviklik ve dayanıklılık kazandıran basit, güvenilir ve verimli güç aktarımı araçlarıdır.

Makaralı zincir nedir?

Makaralı zincirler aynı zamanda burçlu makaralı zincirler ve taşıyıcı makaralı zincirler olarak da bilinir ve bir pim ile birbirine bağlanan esnek baklalardan oluşan açık zincirlerdir. Burçlu makaralı zincir, aşağıdaki şemada gösterilen bir iç burç (burç), bir dış burç (makara), bir pim ve bir plakadan (bağlantı) oluşur. Bir makaralı zincir, genellikle "bağlantı halkası" olarak adlandırılan bir ana bakla kullanılarak bağlanır. Yarım bakla olan ve “offset” olarak da bilinen bir diğer parça, zincirin uzunluğunu tek bir makara ile uzatmak için kullanılır.

Bir makaralı zincir iki tür bakladan oluşur: normal ve ofset baklalar. Burçlu makaralı zincirin düzenli oluşumu, bir iç burç (burç), bir dış burç (makara), bir pim ve bir plakadan (bağlantı) oluşur. Bir makaralı zincir, genellikle "bağlantı halkası" olarak adlandırılan bir ana bakla kullanılarak bağlanır. Yarım bakla olan ve “offset” olarak da bilinen bir diğer parça, zincirin uzunluğunu tek bir makara ile uzatmak için kullanılır.

Makaralı zincirler ayrıca ataşmanlar kullanır. Makaralı zincir ataşmanlarını kullanmanın amacı, makaralı zincirleriniz için daha geniş bir yetenek yelpazesi sunmaktır.

Makaralı zincirlerin bakımı ve yağlanması

Bir makaralı zincir, zincirin maksimum hizmet ömrünü elde etmek için uygun şekilde yağlanması gereken bir dizi bağlantılı hareketli metal yataktan oluşur. Birçok düşük hızlı sürücü, ilk fabrika yağlamasının ötesinde çok az yağlamayla veya hiç yağlama olmadan başarılı bir şekilde çalışsa da, uygun yağlama her zincirli sürücünün kullanım ömrünü büyük ölçüde uzatacaktır.

Makaralı zincirler, çeşitli uygulamalarda kullanılan özel bir zincir türüdür. Hem metalik hem de plastik çeşitleri vardır ve yıllar boyunca çeşitli amaçlar için kullanılmıştır. Makaralı zincirler ile diğer zincir türleri arasındaki temel fark, pimler ve burçlar aracılığıyla yağlanmalarıdır. Bu, sisteme yağ eklenmesine gerek olmadığı anlamına gelir; yalnızca bu parçaların yağlı kaldığından ve zamanla aşınmaya neden olabilecek kir veya kirden arınmış olduğundan emin olmanız yeterlidir.

Makaralı zincirler tipik olarak, düşük korozyon direncine ve zayıf aşınma özelliklerine sahip metal bir alaşımdan yapılır, bu da zincirin düzenli olarak yağlanması gerektiği anlamına gelir. Yağlayıcılar doğrudan zincirlere uygulanabilir veya dış bakla plakası ile iç makara bakla plakası arasındaki boşluklara enjekte edilebilir.

Bisiklet zincirleri bir çeşit makaralı zincirdir. Bir bisiklet zincirinin bir ana bağlantısı olabilir veya sökme ve takma için bir zincir aleti gerekebilir. Çoğu motosiklette benzer ancak daha büyük ve dolayısıyla daha güçlü bir zincir kullanılır, ancak bazen daha düşük gürültü seviyeleri ve daha az bakım gereksinimi sunan dişli kayış veya şaft tahriki ile değiştirilir.

Zincir makarası, eksantrik milini tahrik eden bir otomobil motorunun bir bileşenidir. Makaralı zincir, sürekli bir döngü oluşturmak için dişli ve birbirine kenetlenmiş yüzlerce veya binlerce küçük çelik bakladan oluşur. Makaralı zincir, dönerken tahrik baklasına bağlanan bir sonsuz dişli veya dişli tarafından tahrik edilir. Bazı otomobil motorları, eksantrik millerini hareket ettirmek için makaralı zincirler kullanır. Çok yüksek performanslı motorlar genellikle dişli tahrik kullanır ve 1960'ların başından itibaren bazı üreticiler tarafından dişli kayışlar kullanılmaya başlandı.

Zincirler ayrıca, taşıyıcıyı kaldırmak ve indirmek için kasnak olarak hidrolik şahmerdanlar kullanan forkliftlerde de kullanılır; ancak bu zincirler makaralı zincirler olarak kabul edilmez, kaldırma veya yaprak zincirler olarak sınıflandırılır. Motorlu testere kesme zincirleri, yüzeysel olarak makaralı zincirlere benzer, ancak yaprak zincirlerle daha yakından ilişkilidir. Zincirin çubuk üzerine yerleştirilmesine de hizmet eden tahrik zincirinin çıkıntı yapmasıyla tahrik edilirler.

Makaralı zincirlerin diğer kullanım alanlarını Makelsan'da keşfedin ve sektörünüzde ihtiyacınız olan hizmeti alın!

Ürettiğimiz Makaralı Zincirler ile ilgili örnekleri incelemek ve daha detaylı bilgi için “MAKELSAN ÖZEL ZİNCİR KATALOĞU” nu inceleyebilirsiniz.

Sıkça Sorulan Sorular - MAKARALI ZİNCİRLER

Makaralı zincirler nasıl çalışır?

Makaralı zincirler, hemen hemen her araçta kullanılabilen bir zincir tahrik türüdür. Çalışırlar çünkü merkezde zincir ve dişliler arasındaki sürtünmeyi azaltan ve daha yüksek verimlilik ve daha az aşınma sağlayan bir makaraya sahiptirler.

Makaralı zincirler, iki dişliyi birbirine bağlamak için baklalar yerine makaralar kullanır. Bu, herhangi bir uygulamaya uyacak şekilde özelleştirilebildiği için tasarımda daha fazla esneklik sağlar. Makaralı zincirler aynı zamanda daha basit tasarımlara kıyasla sürtünmeyi azaltarak daha yüksek verimlilik ve aracınızın parçalarında daha az aşınma sağlar.

Makaralı zincir boyutumu nasıl bilebilirim?

Makaralı zincirinizin boyutunu belirlemek için işaretleyin. Makaralı zincirlerin çoğu, doğrudan yan plakalara damgalanmış boyuta sahiptir. Makaralı zincir 40 olarak da bilinen "40" gibi "C2080H" veya "10B" damgalı, zincir boyutunu temsil eden endüstri numarasını temsil eden bir şey görebilirsiniz. Zincir ölçüleri 35 makaralı zincir, makaralı zincir 50, makaralı zincir 60 ve ayrıca 06b zincir ve 08b zincir boyutlarına kadar değişebilir, bu nedenle ilgili numaraları zincirin yan tarafında da görebilirsiniz. Makaralı zincir tedarikçileri ayrıca 60 ebadında ve 60'tan büyük diğer ebatlarda makaralı zincir üretirler ve hafiften ağır hizmete kadar endüstriyel sınıf dahil olmak üzere geniş bir uygulama yelpazesinde bulunabilirler. Bu işareti görmek için büyük olasılıkla eski zincirlerin temizlenmesi gerekecektir. Her yan plakada bu işaret yoktur, bu nedenle yedek bir makaralı zincir belirlemeden önce birkaç yan plakayı temizlemeniz gerekir.

Mevcut zincirinizin ne kadar büyük olduğunu bilmiyorsanız, en iyi uygulama mevcut zincirinizin bir ucundan diğer ucuna kadar ölçmek ve bu ölçümü ikiye bölmektir. Bu, uygulamanız için hangi boyutta makaralı zincire ihtiyacınız olduğu konusunda size bir fikir verecektir.

Farklı makaralı zincir türleri nelerdir?

Çeşitli ihtiyaçları karşılamak için farklı uygulamalarda makaralı zincir türleri mevcuttur. Makaralı zincir üreticileri, tüm sektörlerden farklı müşterileri memnun etmek için çok çeşitli makaralı zincirler üretmektedir.

Standart: Standart makaralı zincir, zincirin orta düzeyde görev ortamında kullanılacağı hafif yükler ve uygulamalar için ekonomik bir seçimdir.

Ağır Sanayi: Ağır hizmet tipi makaralı zincirler, standart makaralı zincirlerden daha yüksek yüklere dayanacak şekilde tasarlanmıştır. Daha büyük çaplara, ekstra uzun bağlantılara ve daha kalın plakalara sahiptirler.

Uzun Adımlı: Çift adımlı makaralı zincirler, ağır yüklerde veya yüksek aşınma direncinin gerekli olduğu ortamlarda kullanıma uygundur. Yük gerilimlerine karşı daha yüksek mukavemet sağlamak için ana plakanın her iki tarafında iki katlı makaralı zincir baklaları bulunur.

Pim Delikli: Bir içi boş pimli makaralı zincir, zincirin tüm uzunluğu boyunca uzanan merkezi bir pime sahiptir. İçi boş pimli makaralı zincirler, standart veya ağır hizmet tipi yuvarlanma elemanları ile kullanılabilir ve ayrıca frenleme sırasında ekstra çekiş için yaprak tekerleklerle birlikte kullanılabilir.

Leaf: Bir yaprak makaralı zincirin her iki ucunda, kolayca dönmesine izin veren ancak yanal kuvvetlerin yük altındaki bir nesneye doğru bastırılmasına karşı koyan yaprak tekerlekleri vardır. Yaprak zincirler, en yaygın olarak, makaralar veya pimler gibi diğer bileşenlerle birlikte bir raf sisteminin parçası olarak kullanılır.

Sessiz Zincir: Sessiz bir zincir, sessiz ortamlar için iyi olabilecek, hareket ettiğinde sessiz olan zincirdir.

Plastik Zincir: Plastik zincir hafif ve dayanıklıdır, ağırlığın sınırlı olduğu uygulamalar için mükemmel bir seçimdir.

Özel Zincir: Özel zincirler, özellikle başka türde bir zincirle veya başka türde bir tahrik sistemiyle (motor gibi) çalışacak şekilde tasarlanmıştır, böylece bunları herhangi bir araç veya ekipman parçasıyla kullanabilirsiniz.
